Schematický diagram procesu balenia
Tento baliaci stroj sa hodí k jednonožovej{0}}rezačke papiera na balenie kancelárskeho papiera vo veľkostiach A3, A4, A5 a iných.
1. Dopravníkové podávanie pre balík dopredu
2. Horizontálne tlačenie balíka
3. Rezanie a balenie fólie
4.Odvíjanie spodnej fólie
5. Dlhé-skladanie fólie a tepelné utesnenie
6. Rohové skladanie a balenie fólie
7. Tvarovanie skladania vrchnej fólie
8. Formovanie skladania spodnej fólie
9. Ľavé a pravé bodové tepelné tesnenie po tvarovaní
10. Ľavé a pravé ploché tepelné tesnenie po tvarovaní
11.Horné a spodné tvarovacie ploché tesnenie
12. BOPP obojstranná-tepelne{2}}zataviteľná fólia
1.Manuálne nakladanie
2. Tlačenie škatúľ
3. Vertikálne posúvanie filmu nadol
4. Dlhé bočné tesnenie
5.Horný okraj obojstranne preložený
6.Spodný okraj obojstranne prehnutý
7.Bočné tesnenie
8. Tvarovanie / orezávanie
9.Hotový výrobok
|
Prispôsobte sa obalovým materiálom |
0,018 mm-0,03 mm BOPP obojstranná-obojstranná tepelne lepiaca fólia, poťahový papier, natieraný kraft papier; vonkajší priemer 320 mm, vnútorný priemer 70 mm |
|
Rýchlosť balenia |
10-40 balení za minútu (rýchlosť nastaviteľná v závislosti od veľkosti produktu) |
|
meranie balenia |
L80-420 mm; Š60-300 mm; V30-120 mm (všetky rozmery nie je možné nastaviť na maximálnu alebo minimálnu hodnotu). |
|
dizajnová sila |
8,5 kW |
|
spotreba energie |
8,5 kW |
|
napätie |
380V-50Hz |
|
pracovný tlak vzduchu |
0,7 MPa |
|
Hmotnosť zariadenia (približne) |
900 kg |
|
Veľkosť hostiteľa |
2900*1100*1850 |
|
Dopravný rozmer |
1550*380*830mm |
Zoznam konfigurácií
|
Názov elektrického zariadenia |
množstvo |
Značka a miesto pôvodu |
|
Hlavný servomotor |
1 |
Xinjie |
|
redukčný box |
2 |
Oumait |
|
servomotor |
3 |
Xinjie |
|
dotykový displej |
1 |
|
|
Modul riadenia teploty |
1 |
|
|
PLC |
1 |
|
|
AC stykač |
1 |
Schneider |
|
pomocné relé |
2 |
OMRON |
|
Cestovný spínač |
1 |
|
|
polovodičové relé |
7 |
|
|
Valec |
9 |
Yadeke |
|
elektromagnetický ventil |
5 |
|
|
Prevodový motor |
1 |
Ningbo Zhongda |
Hlavné výhody a váš prospech

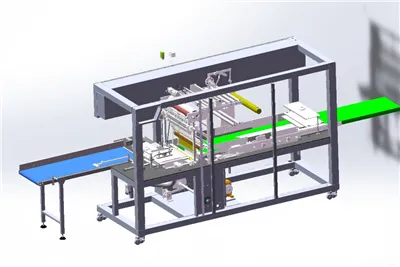

Tento 3D ovinovací stroj vychádzajúci z osvedčených domácich a zahraničných skúseností s dizajnom strojov využíva mechanický prenos podporovaný pneumatickými zostavami pre konzistentnú prevádzku.
Podávanie filmu je poháňané reťazovým-motorom a krokovými motormi, zatiaľ čo ochrana proti preťaženiu na posuvnom mechanizme boxu znižuje neočakávané poruchy; z mojej praktickej skúsenosti s inštaláciou si používatelia môžu vybrať rozloženie dopravníka s priamym alebo 90-stupňovým otočením tak, aby zodpovedalo rôznym priestorom továrne. Jeho kompaktný rám umožňuje rýchlu konverziu produktu výmenou malého počtu náhradných dielov, takže prestoje na zmenu veľkosti alebo bežné odstraňovanie problémov sú na-mieste minimálne.
V plne automatickom pracovnom postupe dokončuje podávanie, balenie, skladanie, pečatenie, tvarovanie, počítanie, lepenie páskou proti falšovaniu- a lisovanie za horúca pre jednotlivé alebo skupinové kartóny; uložené prednastavené špecifikácie a fotoelektrické sledovanie umožňujú aj stohované balenie, ktoré pomáha klientom nahradiť tradičné teplom zmrštiteľné obaly na lieky, kozmetiku, zdravú výživu, čajové a cigaretové škatuľky.
Na balenie spotrebného materiálu sa hodí 0,018 – 0,03 mm obojstranne zatavená BOPP fólia, laminovaný papier a sulfátový papier s hrúbkou 0,018 – 0,03 mm za minútu s nastaviteľnou rýchlosťou na pokrytie rozmerov balenia od 80 – 420 mm × š60 – 300 mm × v 30 – 120 mm. Hlavné elektrické a pneumatické diely dodávajú renomovaní výrobcovia ako Xinjie, Schneider, Omron a AirTac na spoľahlivé dlhodobé-používanie a poskytujeme-ročnú záruku na stroj plus doživotnú platenú údržbu ako štandardný servis.
Kontaktujte nás teraz, aby ste zablokovali platnú cenovú ponuku a dohodli si harmonogram dodania vášho stroja.
